- 編號：12862043
- 頻率：300.0~500.0MHZ

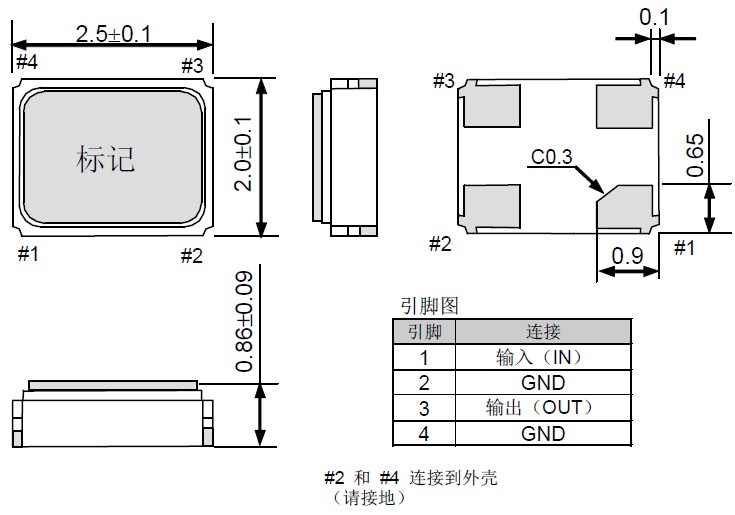

- 尺寸：2.5*2.0mm
石英晶振,愛普生貼片晶振,NS-21R諧振器,車載設備晶振
愛普生貼片晶振,NS-21R諧振器,車載設備晶振,在生產時就得對每項生產工藝嚴格把關,對每項參數做到標準檢測,有一項不完善都會使晶片的邊緣效應不能去除,而晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動...
航欄(13).jpg)
愛普生貼片晶振,NS-21R諧振器,車載設備晶振,在生產時就得對每項生產工藝嚴格把關,對每項參數做到標準檢測,有一項不完善都會使晶片的邊緣效應不能去除,而晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動不穩定.
| 晶振參數 | 符號 | NS-21R |
| 標準頻率 | fo | 300 MHZ to 500 MHZ |
| 存儲溫度 | T_stg | -40℃~+85℃ |
| 工作溫度 | T_use | -40℃~+85℃ |
| 頻率公差 | F_tol | ±50.0 × 10-6 Max |
| 激進功率 | DL | 2 mW MAX |
| 拐點溫度 | Ti | +20℃ ± 20℃ |
| 頻率溫度系數 | B | -(1.6 ± 0.4) × 10-8/ ℃2 |
| 諧波比率 | RS/R1 | 2 Min |
| 串聯電阻(ESR) | R1 | 20 Ω Max |
| 抗沖擊性 | S.R | ±10.0 × 10-6 Max |
| 頻率老化 | F_age | ±10.0 × 10-6 / years Max |
.gif)
一般來說,微處理器的振蕩電路由考畢茲電路顯示派生如下：
鎘和CG是外部負載電容,其中已建成的芯片組. （請參閱芯片組的規格）
Rf為具有200KΩ~1MΩ反饋電阻.它的內置芯片一般設置.
Rd為限流電阻470Ω與1KΩ~.這個阻力是沒有必要的公共電路,但僅用于具有高電源電路.
一個穩定的振蕩電路需要的負電阻,其值應是晶體阻力的至少五倍.它可寫為|-R|>5的Rr.
例如,為了獲得穩定的振蕩電路中,IC的負電阻的值必須小于？200Ω時的晶體的電阻值是40Ω.負阻“的標準來評估一個振蕩電路的質量.在某些情況下,例如老化,熱變化,電壓變化,以及等等,電路可能不會產生振蕩的“Q”值是低的.因此,這是非常重要的衡量負電阻（-R）以下說明.
