- 編號：31500291
- 頻率：
- 尺寸：
- RoHS：
- RoHS2：
聲表面諧振器,38.9M,3811M,電視機濾波器
聲表面諧振器規格參數聲表面濾波器尺寸聲表面濾波器測試波形聲表面諧振器規格Attenuation(ref.:37.40MHz):FREQUENCY(MHz)VALUEunitMinTyp.Max.Insertionattenuation37.40MHz11.513.515.5dBPicturecarrier38.90MHz4.05...
聲表面諧振器規格參數
格.jpg)
聲表面濾波器尺寸
.jpg)

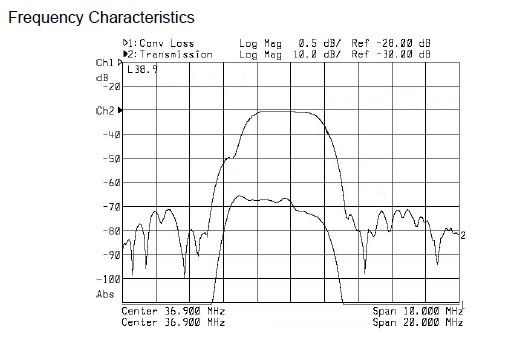

聲表面濾波器測試波形
格(1).jpg)
聲表面諧振器規格
Attenuation ( ref. : 37.40 MHz):
聲表面濾波器尺寸
聲表面濾波器測試波形
聲表面諧振器規格
Attenuation ( ref. : 37.40 MHz):
| FREQUENCY(MHz) | VALUE | unit | ||
| Min | Typ. | Max. | ||
| Insertion attenuation 37.40 MHz | 11.5 | 13.5 | 15.5 | dB |
| Picture carrier 38.90 MHz | 4.0 | 5.5 | 7.0 | dB |
| Color carrier 34.47MHz | 1.5 | 3.0 | 4.5 | dB |
| Sound carrier 33.40 MHz | 38.0 | 45.0 | - | dB |
|
Adjacent picture carrier 30.90 MHz 31.90 MHz 32.40MHz |
42.0 | 53.0 | - | dB |
| 42.0 | 53.0 | - | dB | |
| 38.0 | 49.0 | - | dB | |
|
Adjacent sound carrier 40.15 MHz 40.40MHz 41.40 MHz |
30.0 | 42.0 | - | dB |
| 42.0 | 52.0 | - | dB | |
| 38.0 | 48.0 | - | dB | |
| Lower sidelobe: 25.00-31.90 MHz | 36.0 | 45.0 | - | dB |
| Upper sidelobe: 40.40-45.00 MHz | 35.0 | 40.0 | - | dB |
|
Reflected wave signal suppression 1,1 ms ... 6,0 ms after main pulse (test pulse 250 ns,carrier frequency 37,40 MHz) |
40.0 | 50.0 | - | dB |
|
Feedthrough signal suppression 1,2 ms ... 1,0 ms before main pulse (test pulse 250 ns,carrier frequency 37,40 MHz) |
46.0 | 56.0 | - | dB |
|
Group delay predistortion (reference frequency 38,90 MHz) 36,70 MHz 34,47 MHz |
- - |
-80 20 |
- - |
ns ns |
|
Impedance at 37.40 MHz Input Impedance Output Impedance |
1.5|| 14.1 1.3 || 5.6 |
KW || pF KW || pF |
||
| Temperature coefficient TC | - | -72 | - | ppm/K |
